一、廠房水泥地面，起砂很嚴(yán)重，該怎么處理呢：

步，往地上倒水，觀察水的滲透速度，如果水滲透速度很快，或者一下子滲透沒(méi)了，說(shuō)明地面很疏松，強(qiáng)度不夠。

第二步，建議兩種解決方法，1、使用菲斯達(dá)水泥起砂處理劑（水泥固化劑），材料滲透到地面里，與水泥發(fā)生硬化反應(yīng)后，提升地面強(qiáng)度，鎖住除灰孔，處理起灰起砂問(wèn)題。但考慮到地面起砂嚴(yán)重，地面質(zhì)量較差，所以材料***小要施工3遍，每遍間隔2-3小時(shí)左右，能夠打到控制和緩解起灰起砂的目睹，但是很難做到一塵不染，這主要是地面質(zhì)量差造成的；2、通過(guò)打磨固化專業(yè)施工處理，用專業(yè)工人和專業(yè)地坪研磨機(jī)將地面的起灰起砂層打磨掉，再通過(guò)水泥固化劑對(duì)地面強(qiáng)度和耐磨度進(jìn)行提升，才能達(dá)到根治地面起灰起砂的作用。



第三步，考慮到地面時(shí)倉(cāng)庫(kù)地面，平日里叉車或者地牛對(duì)地面磨損較大，所以地面強(qiáng)度高、耐磨，這樣才能用的住，顯然，打磨固化施工更加適合倉(cāng)庫(kù)地面的日常使用。

第四步，有些用戶覺(jué)得地坪漆、環(huán)氧地坪可以處理起砂地面，這是存在誤區(qū)的，地坪的選擇一是要考慮如何解決現(xiàn)在的地面問(wèn)題，二是要考慮什么樣的地面才能滿足日常的使用。地坪漆和環(huán)氧地坪都是覆蓋在地面上的材料，如果地面起灰起砂嚴(yán)重的話就會(huì)出現(xiàn)粘接不牢固的問(wèn)題，會(huì)與原地面出現(xiàn)分層，再經(jīng)過(guò)叉車或地牛的碾壓，就會(huì)出現(xiàn)破損脫落的情況。而且地坪漆和環(huán)氧地坪的強(qiáng)度都不是很高，對(duì)于高頻碾壓、載重地面并不適合。

二、地面目前所存在的問(wèn)題有哪些：

地面起殼 地面開(kāi)裂空股 地板磚破碎 地面沾有臟物

水泥混凝土地面:起塵,翻砂,松散,裂縫,坑凹,空股,起槽等.

水磨石地面:起塵,裂縫,起槽,腐蝕等

金鋼砂耐磨地面:起粉,退色,裂縫,空股等

環(huán)氧材料地面:起皮,起泡,劃痕,脫層等.

PVC地面:脫層,開(kāi)裂等.

地板磚及大理石地面:易碎,打滑,退色,難清理等.



三、工廠地面為什么會(huì)損害？所產(chǎn)生的主要原因是什么：

水泥混凝土地面，水磨石地面:當(dāng)?shù)孛媸褂靡欢螘r(shí)間后，在叉車或拖車的作用下，地面就會(huì)出現(xiàn)不同程度的翻砂、起塵現(xiàn)像，隨著使用年限的增長(zhǎng)，加上碳化，水侵蝕和風(fēng)化的作用，地坪表面會(huì)繼續(xù)粉化，相繼出現(xiàn)裂縫，慢慢就開(kāi)始起槽和出現(xiàn)坑凹；地面空鼓是由于找平層與樓板面粘合不牢固；出現(xiàn)龜裂也是由于地面空鼓所致，同時(shí)水泥標(biāo)號(hào)太底也會(huì)產(chǎn)生此種現(xiàn)象。隨著使用時(shí)間增加，破壞區(qū)域會(huì)越來(lái)越大，使用壽命將縮短，并影響到正常使用。

環(huán)氧材料地面:如果地面是采用薄涂材料施工，同時(shí)施工質(zhì)量比較差，那么地面不到一年就會(huì)起皮，主要原因是該材料與地面粘結(jié)不牢固所致。

如果在一樓或地下室施工環(huán)氧材料，同時(shí)又沒(méi)有做防水層，那么地面就會(huì)起泡或脫層，原因是在地下的水蒸汽被上面的環(huán)氧蓋死，無(wú)法排除，就會(huì)產(chǎn)生起泡，同時(shí)就會(huì)慢慢產(chǎn)生脫層；

如果五金車間施工了環(huán)氧材料，那么地面很快就會(huì)被劃痕和變臟，原因是環(huán)氧本身是樹(shù)脂材料，不耐磨，不耐磨，所以很快就會(huì)被劃痕和變臟。

四、混凝土密封固化劑施工工藝：

具體做法及要求

1、我們文毅公司目前使用的是干粉式固化劑，本公司自產(chǎn)自銷，工商注冊(cè)，品牌為威爾固較市場(chǎng)上的水劑產(chǎn)品省80%以上，（具體用法：干粉固化劑兌水按***低1：6的比例調(diào)配）；

2、在地面修復(fù)完成后，用紙質(zhì)的砂磨片（五金店購(gòu)買(mǎi)1.50元/ 張）進(jìn)行打磨1-2遍，并做好吸塵清理；（對(duì)于局部低洼，可用手磨機(jī)打磨）；

3、用固化劑稀釋調(diào)勻之后，均勻?yàn)⒃诘孛嫔?，（小面積施工需要等待數(shù)十分鐘，大面積不需要等待），水份干透后，進(jìn)行50#磨片打磨并吸塵；

4、50#磨片打磨完畢，再次均勻?yàn)⒄{(diào)配后的固化劑（同第三的方法），待干透后，進(jìn)行150#磨片打磨并吸塵；

5、150#磨片打磨完畢，再次均勻?yàn)⒄{(diào)配后的固化劑（同第三的方法），待干透后，進(jìn)行300#磨片打磨并吸塵；

6、根據(jù)硬度狀況，可再次均勻?yàn)⒄{(diào)配后的固化劑（同第三的方法），待干透后，進(jìn)行500#磨片打磨并吸塵；

7、然后根據(jù)亮度需求，分別進(jìn)行1000# 、2000# 等的拋光處理（在拋光過(guò)程中，根據(jù)硬度需求決定是否加固化劑）

8、特別提醒，50# 磨片可用砂磨片替代，如地面已起砂，亮度部分不是太好，但硬度“OK”，建議修復(fù)地面打磨完畢，用細(xì)磨頭整體打磨一次.

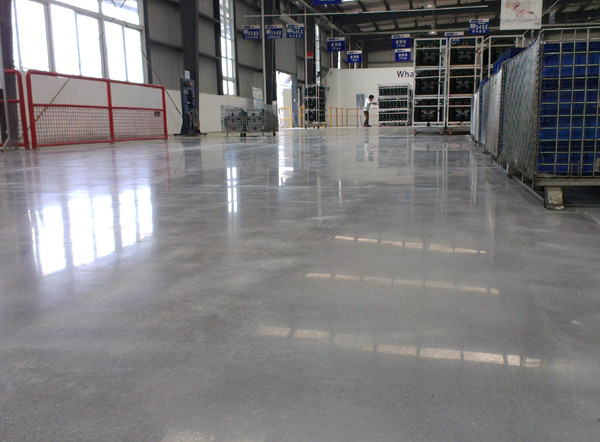

9.無(wú)塵硬化處理后的地面：耐磨，無(wú)塵，抗壓，具有一定的鏡面效果，使用壽命達(dá)20年，保養(yǎng)方便----只需拖地。
