国产美女网站在线叼嘿,一键解锁免费去衣技术,国产高清vs在线视频

您當(dāng)前的位置：地坪知識(shí) >

地坪知識(shí) / CENTER

聯(lián)系威爾固/ CONTACT US

全國(guó)服務(wù)熱線：17312873553

電話：17312873553 孫經(jīng)理

郵箱：80366320@qq.com

公司地址：浦東新區(qū)南匯新城鎮(zhèn)環(huán)湖西二路888號(hào)

徐州分公司地址：徐州市泉山區(qū)礦大科技園。

地坪知識(shí) / CENTER

地面起灰、起砂怎么處理?

來(lái)源: | 日期:2019-08-14 17:47:03 | 人氣:0 標(biāo)簽：

混凝土密封固化劑地坪

固化劑地坪

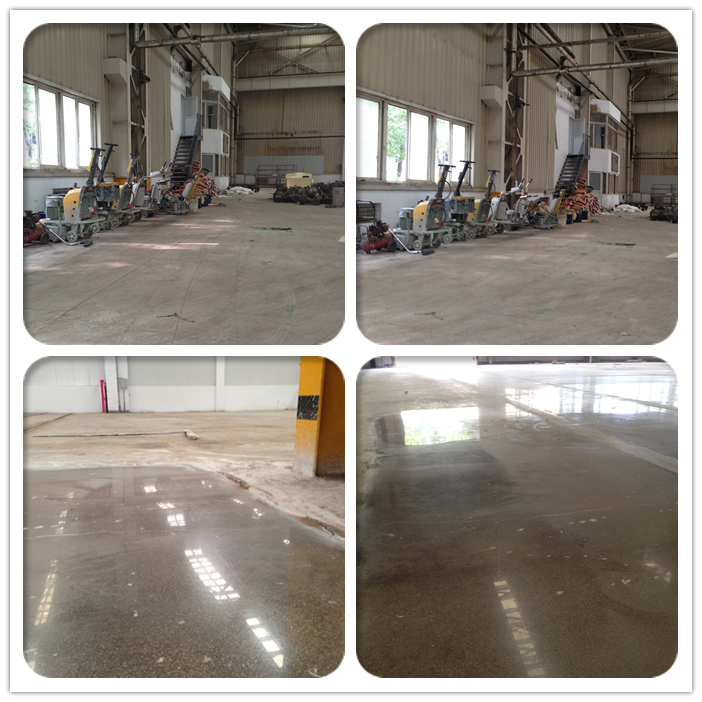

所謂“起砂起塵”是指水泥地面在施工完成以后，面層砂漿疏松，粘結(jié)強(qiáng)度不足，地面耐磨性差，一經(jīng)使用，表面便會(huì)起浮塵露出砂來(lái)。液體滲透劑是一種油性不飽和聚合物樹(shù)脂，單組份常溫固化，熱固值低，不易揮發(fā)，流動(dòng)性強(qiáng)，通過(guò)有效滲透，與混凝土中的化學(xué)成分發(fā)生化學(xué)反應(yīng)，在三維空間形成一個(gè)網(wǎng)絡(luò)結(jié)構(gòu)，使混凝土中的各種成分固化成一個(gè)堅(jiān)固實(shí)體，從而得到一個(gè)無(wú)塵、致密的整體，永久避免了混凝土灰塵從表面空隙中析出。有效提高了強(qiáng)度、密度和耐磨性。能封閉水泥地面、耐磨地面的毛細(xì)孔，起到不滲油、不滲水，地面顏色、光亮一致，地面達(dá)到潔凈美觀、綠色環(huán)保的效果。

引起混凝土地面起灰、起砂問(wèn)題的原因有兩種：1.混凝土在正常使用條件下的磨損破壞；2.混凝土本身的原因，業(yè)內(nèi)稱為“病態(tài)混凝土的起灰、起砂”。

混凝土在正常使用條件下的起灰、起砂現(xiàn)象，一般出現(xiàn)的機(jī)率較低，只有經(jīng)歷很長(zhǎng)時(shí)間之后才會(huì)出現(xiàn)明顯的損壞，這種損壞屬于材料正常使用的損壞。而病態(tài)混凝土的起灰、起砂不同于混凝土正常使用條件下的磨損破壞。它是在混凝土施工未啟用之前即表現(xiàn)出了嚴(yán)重的結(jié)合強(qiáng)度不足和耐磨性差等問(wèn)題。有資料和工程實(shí)踐表明，建筑物出現(xiàn)的病態(tài)起厭、起砂與混凝士的抗壓強(qiáng)度沒(méi)有直接的關(guān)系，與混凝土的粘結(jié)強(qiáng)度密切相關(guān)。

而解決病態(tài)混凝土起砂、起灰的措施和方法，總體上有兩類(lèi)：

1.在水泥基材料未成型之前采取預(yù)防措施包括加強(qiáng)對(duì)水泥基材料原材料的控制、物料的配合比設(shè)計(jì)、施工作業(yè)規(guī)范化管理，以及加強(qiáng)過(guò)程控制，加強(qiáng)混凝土養(yǎng)護(hù)。避免環(huán)境對(duì)質(zhì)量的影響等等。這些方法均為預(yù)防性措施。既便如此，水泥基材料的起灰、起砂現(xiàn)象仍時(shí)有發(fā)生。

2.對(duì)已經(jīng)出現(xiàn)起灰、起砂的混凝土進(jìn)行處理和治理，通過(guò)物理方法為主進(jìn)行補(bǔ)救。

a.在不影響道路和建筑物的標(biāo)高下，加鋪一層水泥基材料，如自流平水泥、細(xì)石混凝土等。這實(shí)際是一種補(bǔ)救措施．問(wèn)題嚴(yán)重的可能需要除去原有的混凝土，重新澆鑄混凝土。

b.采用薄層材料進(jìn)行彌補(bǔ)，重新澆鑄混凝土。

c.采用薄層材料進(jìn)行彌補(bǔ)，例如施工一層2～3毫米的自流平水泥。采用聚合物改性的膩?zhàn)庸瓮?、環(huán)氧等樹(shù)脂材料填補(bǔ)。由于病態(tài)混凝土的粘結(jié)強(qiáng)度很低，兩種材料的結(jié)合界面很容易分離并造成起皮等新問(wèn)題。

d.改變地面的材料種類(lèi)，如鋪設(shè)瓷磚、水磨石、石材、地毯等。但這些補(bǔ)救辦法會(huì)增加造價(jià)或增加單位面積用量。而液體滲透劑，可以有效解決混凝土地面起砂起灰現(xiàn)象，效果顯著。目前大部分建筑企業(yè)只偏重施工時(shí)對(duì)混凝土的質(zhì)量控制。而往往忽視了對(duì)已有混凝土的維護(hù)和修復(fù)，認(rèn)為混凝土一旦成型，結(jié)構(gòu)不易改變?；蛘哒J(rèn)為混凝土結(jié)構(gòu)的使用期可以一勞永逸。實(shí)踐證明，隨著自然環(huán)境的改變和使用環(huán)境的改變，對(duì)混凝土的損害加劇，因此，對(duì)其維護(hù)和修復(fù)才能保證其正常使用壽命，甚至超壽命使用。通常，混凝土結(jié)構(gòu)建筑物的地面或者墻面在施工完成和應(yīng)用一段時(shí)間后，有些工程會(huì)出現(xiàn)起灰、起砂的現(xiàn)象。這樣的起灰、起砂問(wèn)題是目前混凝土常見(jiàn)的工程弊病。

什么是水泥混凝土地坪的養(yǎng)生方法：

首先解釋一下混凝土自然養(yǎng)護(hù)的概念是指在自然氣溫條件下（高于+5°C），對(duì)混凝土采取的覆蓋、澆水潤(rùn)濕、擋風(fēng)、保溫等養(yǎng)護(hù)措施。自然養(yǎng)護(hù)可以分為覆蓋澆水養(yǎng)護(hù)，塑料薄膜養(yǎng)護(hù)和新型的保濕養(yǎng)生膜養(yǎng)生三種。

（1）覆蓋澆水養(yǎng)護(hù)是根據(jù)外界氣溫一般應(yīng)在混凝土澆筑完畢后3—12h內(nèi)用草簾、蘆席、麻袋、鋸末、濕土和濕砂等適當(dāng)?shù)牟牧蠈⒒炷粮采w，并經(jīng)常澆水保持濕潤(rùn)?；炷翝菜B(yǎng)護(hù)日期，對(duì)硅酸鹽水泥，普通水泥和礦渣水泥拌制的混凝土不得少于7晝夜。；摻用緩凝性外加劑或有抗?jié)B要求的混凝土，不得少于14晝夜；當(dāng)用礬土水泥時(shí)，不得少于3晝夜。每天的澆水的次數(shù)已能保持混凝土具有足夠的濕潤(rùn)狀態(tài)為宜，當(dāng)氣溫在15°C以上時(shí)，在混凝土澆筑過(guò)后的3晝夜中，白天至少每3小時(shí)澆水一次，夜間也應(yīng)澆水了兩次，在以后的養(yǎng)護(hù)中，每天至少澆水3次左右（當(dāng)然當(dāng)氣溫干燥的時(shí)候可以適當(dāng)?shù)募哟鬂菜拇螖?shù)）。對(duì)于較大面積（或是體積）的混凝土，應(yīng)采用“蓄水養(yǎng)護(hù)”對(duì)于儲(chǔ)水池一類(lèi)工程可在拆除內(nèi)模、混凝土達(dá)到一定強(qiáng)度后澆水養(yǎng)護(hù)；對(duì)于地下結(jié)構(gòu)或是基礎(chǔ)，可以再起表面涂刷瀝青乳液或用土回填以代替灑水養(yǎng)護(hù)。
（2）塑料薄膜養(yǎng)護(hù)是指以塑料薄膜偉覆蓋物使混凝土與空氣相隔，水分不在被蒸發(fā)，水泥靠混凝土中的水分完成水化作用已達(dá)到凝結(jié)硬化。這種方法可以直接將塑料拔模覆蓋在混凝土的表面上，或是將塑料乳液噴灑在混凝土構(gòu)件的便面上，等到乳液揮發(fā)后，在混凝土表面結(jié)合成一層塑料薄膜，以使混凝土構(gòu)件與空氣隔絕，使之混凝土中的水分不再蒸發(fā)而完成水化作用。噴灑塑料薄膜養(yǎng)護(hù)的缺點(diǎn)是28d混凝土強(qiáng)度偏低8%左右，又由于成膜較薄，不能完全達(dá)到絕熱、隔凍的作用，所以在夏季的時(shí)候用此種方法是要加上防曬設(shè)施（不得少于24h),不然會(huì)導(dǎo)致混凝土產(chǎn)生絲狀裂縫。

（3）保濕養(yǎng)護(hù)膜節(jié)水保濕養(yǎng)護(hù)膜是以新型可控高分子保濕結(jié)晶體為核心，以塑料薄膜為載體，粘復(fù)合而成高分子材料可吸收自體重量200倍的水分，吸收水膨脹后變成透明的晶狀體，把液態(tài)水變?yōu)楣虘B(tài)水，每平方米養(yǎng)護(hù)膜可蓄水0.5kg,成為一個(gè)固體的微型水庫(kù)，然后通過(guò)毛細(xì)血管作用向養(yǎng)護(hù)層面滲透，同時(shí)又不斷吸收養(yǎng)護(hù)體在水化熱過(guò)程中的蒸發(fā)水，因此在一個(gè)養(yǎng)護(hù)期內(nèi)，養(yǎng)護(hù)體表面總能保持濕潤(rùn)。養(yǎng)護(hù)膜有效保水率指標(biāo)已經(jīng)達(dá)到美國(guó)astm標(biāo)準(zhǔn)，保水效果完全優(yōu)于農(nóng)膜加養(yǎng)護(hù)劑的。該膜之所以能夠達(dá)到這么好的保水效果，這主要是因?yàn)椴捎昧丝煽馗叻肿游詹牧蠟楹诵牟牧?，?dú)特的復(fù)合膜設(shè)計(jì)，從而使得養(yǎng)護(hù)膜具有極強(qiáng)的保水保濕能力。由于膜內(nèi)高分子材料吸水后不易向空間揮發(fā)，卻可以通過(guò)毛細(xì)管現(xiàn)象不斷地向物體表面?zhèn)鬟f水分的特性，其所含水分全部被砼使用，耗水量極小。一個(gè)養(yǎng)生期內(nèi)不需要再次灑水。養(yǎng)生期內(nèi)整個(gè)膜內(nèi)形成一個(gè)溫度、濕度相對(duì)獨(dú)立的體系，膜內(nèi)高分子材料在吸水充分的前提下如同一個(gè)大的調(diào)節(jié)裝置，保持砼土內(nèi)溫度和濕度相對(duì)恒定，能有效提高砼早強(qiáng)，減少微裂縫的產(chǎn)生，提高了經(jīng)濟(jì)效益，社會(huì)效益。總的來(lái)說(shuō)，保濕養(yǎng)護(hù)膜成本低、養(yǎng)護(hù)期短，不用反復(fù)施水，有效保濕促進(jìn)早強(qiáng)，有效抑制微裂紋，提高耐磨度，是目前最經(jīng)濟(jì)實(shí)用的養(yǎng)生方式。
